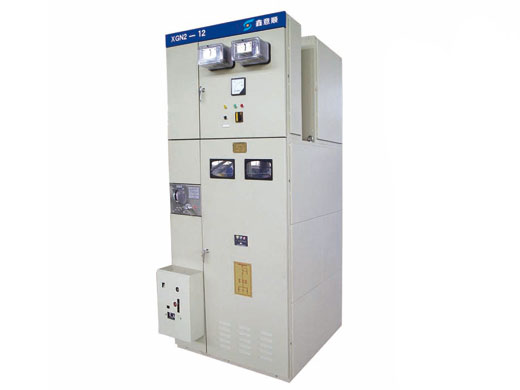

XGN2-12箱型固定式交流金属封闭开关设备
XGN2-12箱型固定式交流金属封闭开关设备柜体采用冷轧钢板弯折后拴接或焊接而成，柜内主开关可选配ZN18、ZN65A、ZN63A、3AH等固定联体式真空断路器，上/下隔离开关采用GN30-12型，大电流隔离开关也可采用GN22或GN24型。开关设备适用于发电厂、变电站、工矿企事业单位等变配电场所。
技术参数
| 项目 | 单位 | 参数 | |||||
| 额定电压 | kv | 12 | |||||
| 额定频率 | HZ | 50/60 | |||||
| 额定绝缘水平 | 1min工频耐受电压 | kv | 42（隔离断口：48） | ||||
| 雷电冲击耐受电压 | 75（隔离断口：85） | ||||||
| 额定电流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | |||||
| 额定短时耐受电流（4s） | KA | 20 | 25 | 31.5 | 40 | 50 | |
| 额定峰值耐受电流 | 50 | 63 | 80 | 100 | 130 | ||
| 额定短路开断电流 | 20 | 25 | 31.5 | 40 | 50 | ||
| 额定短路关合电流（4s） | 50 | 63 | 80 | 100 | 130 | ||
| 防护等级 | 外壳IP4X | ||||||
| 外形尺寸 （宽×深×高） | ≤1250A | mm | 1100×1300×2850 | ||||
| ≥1600A | 1200×1300×2850 | ||||||
| 架空进出线 | 深度为1800 | ||||||
