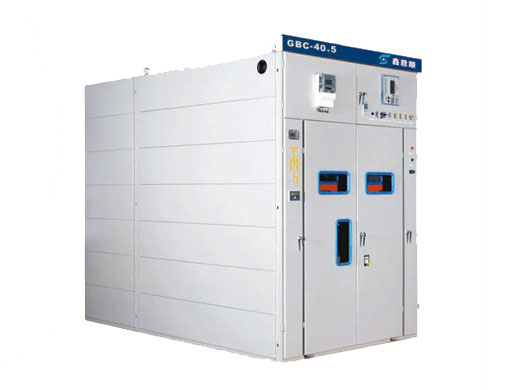

GBC-40.5手车式高压开关柜
本开关设备为间隔式户内成套设备，由柜体和手车两部分组成。柜体采用角钢及钢板等焊接而成，柜体在设计和制造上保证了同类型、同规格手车的互换性，断路器可配国产ZN12-40.5和ZN23-40.5真空断路器。主要应用于发电厂、变电站及工矿企事业等变电场所使用。
技术参数
| 项目 | 单位 | 参数 | |||
| 额定电压 | 40.5 | ||||
| 额定绝缘水平 | 1min工频耐受电压 | kv | 相间、相对地 | 隔离断口 | |
| 95 | 115 | ||||
| 雷电冲击耐受电压 | 185 | 215 | |||
| 额定电流 | A | 1250、1600、2500 | |||
| 额定短时耐受电流（4s） | 20 | 25 | 31.5 | ||
| 额定峰值耐受电流 | KA | 50 | 63 | 80 | |
| 额定短路开断电流 | 20 | 25 | 31.5 | ||
| 额定断路关合电流（4s） | 50 | 63 | 80 | ||
| 防护等级 | IP2X | ||||
| 外形尺寸(宽×深×高) | mm | 1800×2000×2500 | |||
