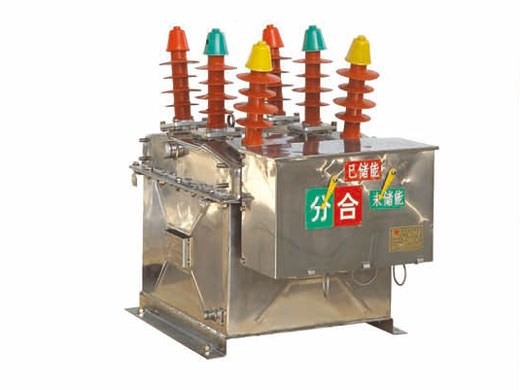

ZW8-12户内高压交流真空断路器
ZW8-12户外高压交流真空断路器用于交流50HZ、电压12kv的三相电力系统，作为分断、关合负荷电流，具有过载及断路保护功能，可根据需要配装浪涌电流延时保护和加装避雷器或隔离开关即断路器与隔离开关组合等。
技术参数
| 项目 | 单位 | 参数 | ||||
| 额定电压 | KV | 12 | ||||
| 额定绝缘水平 | 1min工频耐受电压 | 干试 | 42 | |||
| 湿试 | 34 | |||||
| 雷电冲击耐受电压 | 75 | |||||
| 额定短路开断电流 | KA | 12.5 | 16 | 20 | ||
| 额定峰值耐受电流 | 32 | 40 | 50 | |||
| 额定短是耐受电流（4s） | 12.5 | 16 | 20 | |||
| 额定短路关合电流 | 32 | 40 | 50 | |||
| 额定操作顺序 | 0-0.3s-CO-180S-CO | |||||
分闸时间 （分励脱扣） | 高操作电压 | A | 15-50 | |||
| 额定操作电压 | 15-50 | |||||
| 低操作电压 | 30-60 | |||||
| 合闸时间 | 25-50 | |||||
| 全开断时间 | 小于等于100 | |||||
| 储能电机额定输入功率 | w | 小于等于250 | ||||
| 机械寿命 | 次 | 10000 | ||||
| 额定操作电压及辅助回路额定电压 | v | DC220、110、24 AC220、110、24 | ||||
